桥梁航道专用助航发光标志牌（通航、禁航、警示）

（一）技术说明
1、发光工艺满足国家标准《LED主动发光道路交通标志》（GB/T31446-2015）的技术标准。
2、工艺说明：根据标志设计图案，在版面中图形、符号等轮廓上嵌入LED发光点阵，形成超强远距离线型发光效果，并具备穿透海面雾体的光强，满足船舶对标志关键信息的远距离视认、识别，按照指示要求安全通过桥涵。
3、标志连接结构件依据国家标准GB/T23827《道路交通标志板及支撑件》相关要求，适合海面耐腐蚀环境，逆反射材料执行国家标准GB/T18833《道路交通反光膜》。
4、发光标志四周封装采用铝合金型材，转角采用圆弧弯头连接，标志整体厚度≤60mm（不含背板扣件），防水防尘措施等级符合IP65要求。
5、标志版面的LED安装圆孔采用激光数控设备打孔，圆孔直径规则规律无偏差偏位，打孔处反光膜边缘应平滑整齐无毛刺。
6、单粒LED在额定电流时的法向发光强度：红色≥5000mcd,黄色≥3000mcd，白色≥6000mcd；LED半强角θ1/2≥12.5度。
7、光控程序：外接全电源时，能根据周围光照变化，自动开启/关闭标志发光单元。
8、供电系统及配置：
（1）接入电网供电时，输入电压220V，输出电压24V。
（2）采用太阳能供电时，满足设计要求。
9、根据使用环境条件，防雷、防触漏电保护装置，接线电缆无裸露，制造商标识清晰。
10、功能优势：光穿透率强，可设置为闪烁状态，警示效果极佳，特别是黄色灯管，在雾霾、恶劣天气中，具备很强的视认性。

11、版面包括：航道通航标志、航道禁航标志、航道桥梁警示标志等。

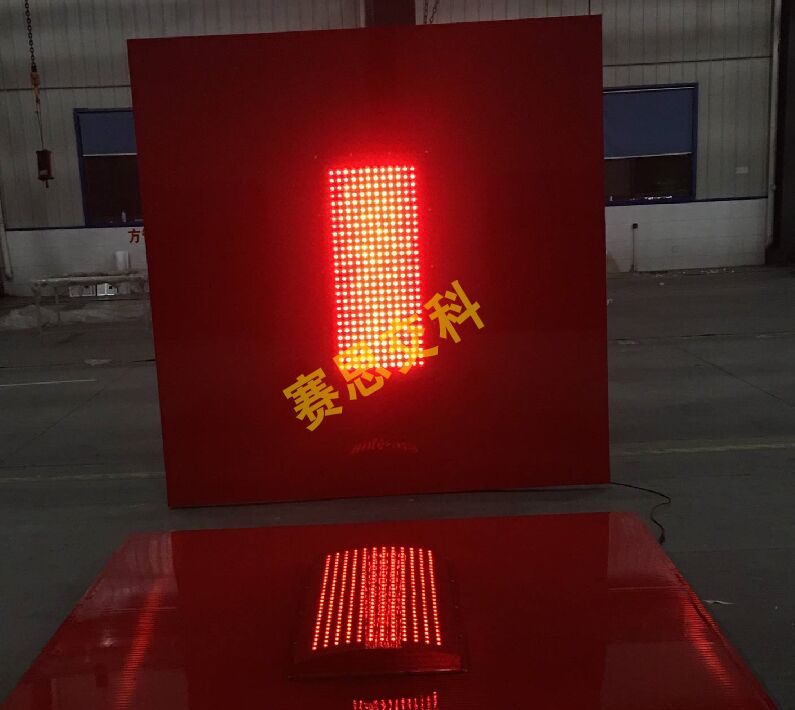

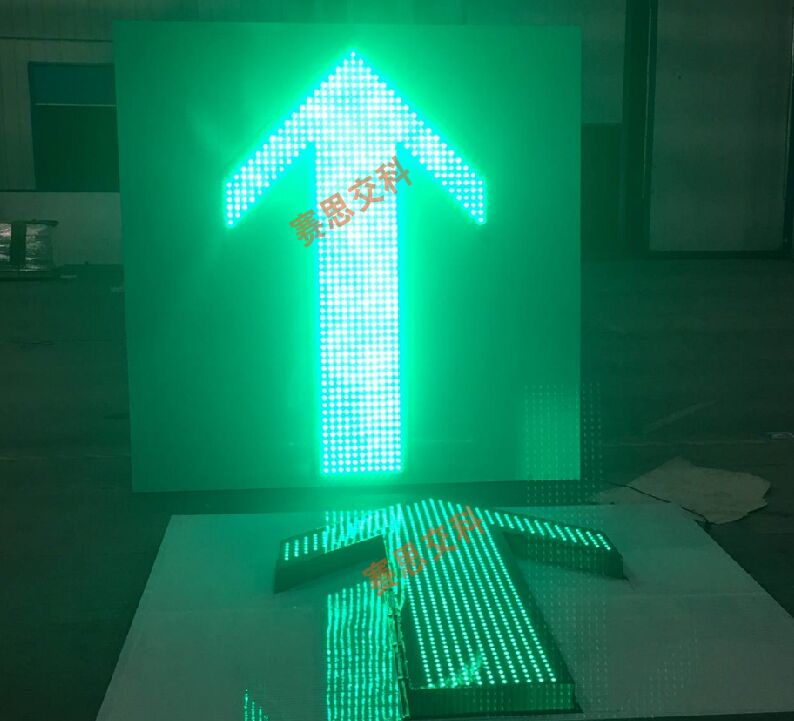

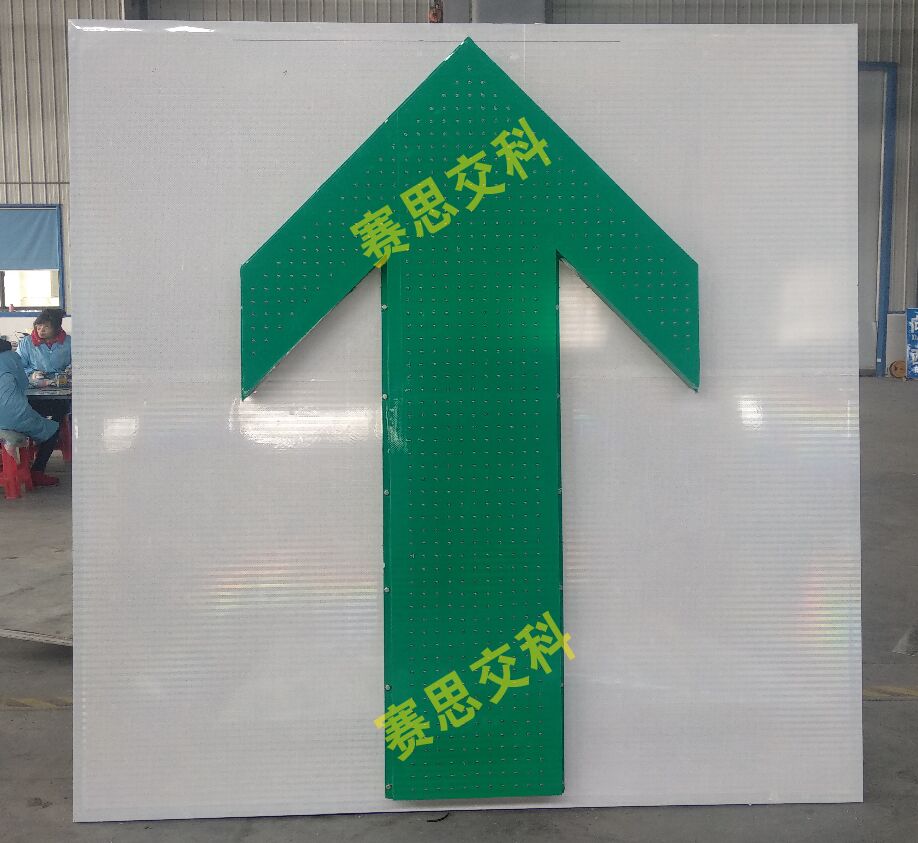

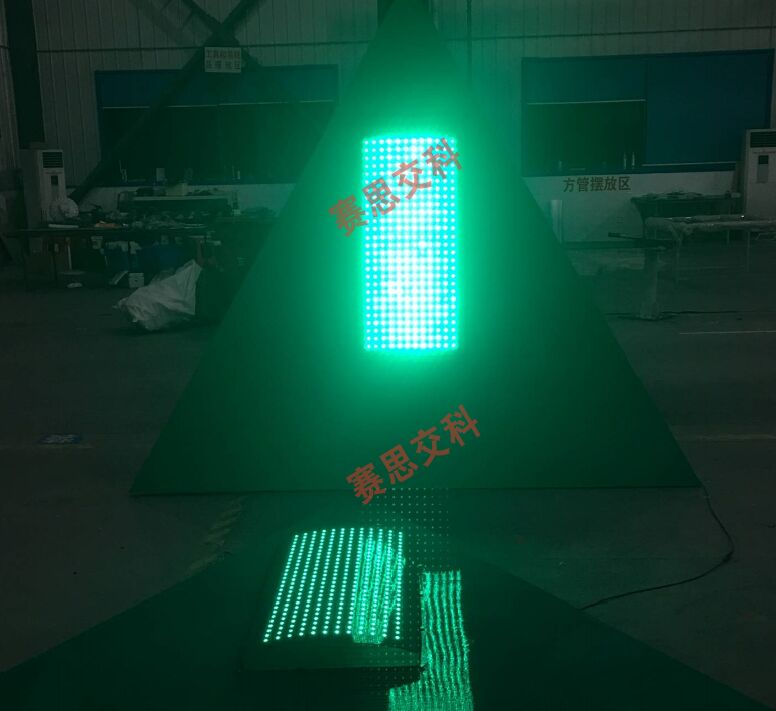

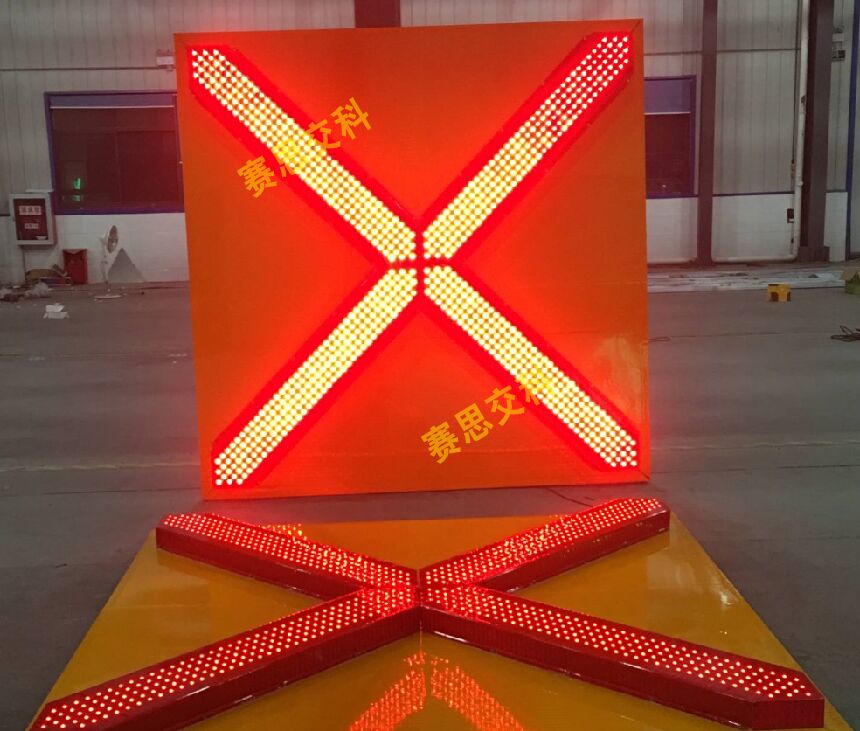

（二）参考照片
