太阳能通航净高动态显示发光标志

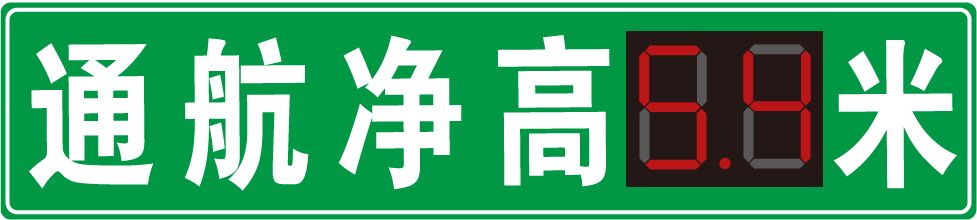

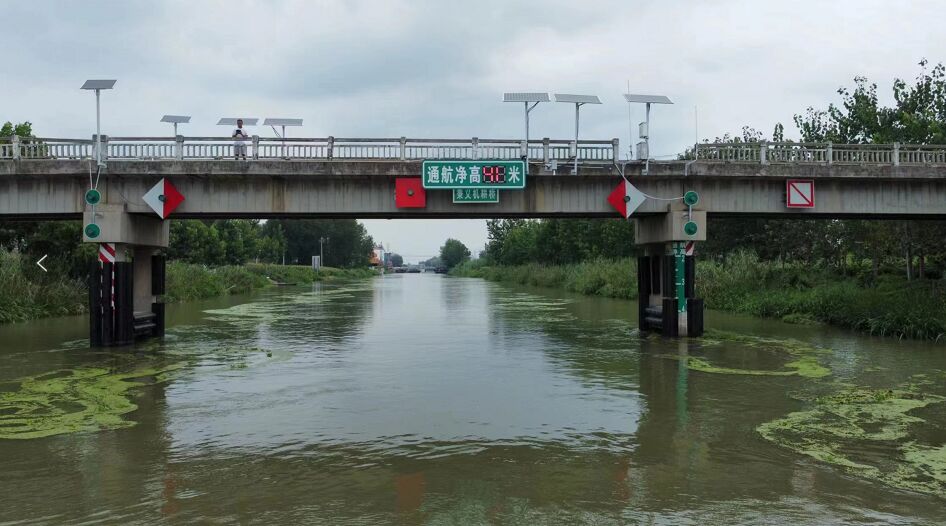

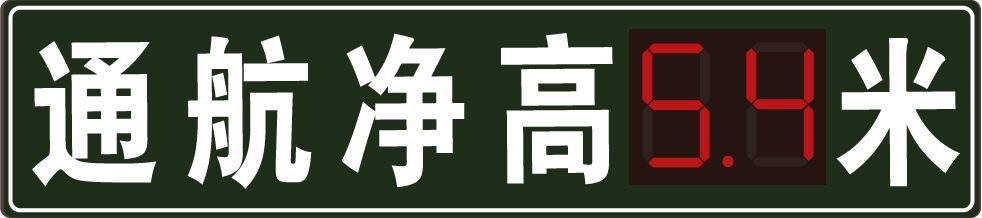

船舶准备通行桥梁、管道等跨河建筑物时，需提前获知桥梁底沿与航道水面之间的高度，又称“航道净高”，以保证能安全通过桥梁下方航道，各级航道所必须的通航净高在国家颁布的通航标准中均有规定，随着航道水域出现的“涨潮期”、“枯水期”，航道净高数值也是动态变化的，所以作为桥梁设计、管养方，为桥梁安装能动态显示通航净高数值的发光标志牌，能有效保障航道的通行安全，本次设计的“通航净高动态显示发光标志”(下一：白天效果；下二：夜间效果)。

其技术参数如下：

1、规格尺寸：标志版面：4500mm（宽度）*1000mm（高度）；其中“8”字显示屏为：800mm（宽度）*600mm（高度）。

2、发光类型：边框、文字部分采用镂空雕刻、内置光源透射发光工艺，夜晚自动开启发光单元，白天自动关闭；显示屏部分采用红色“88”条码块。

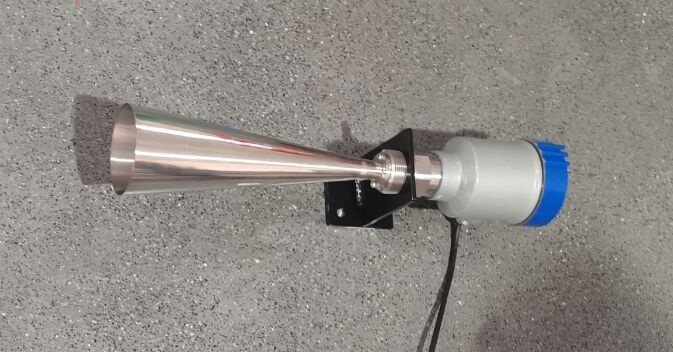

3、数据检测：配置水位检测雷达装置，实施检测水面净空数值，叠加安全富裕高度数值，采用微控算法程序，实时向标志版面传递净空数值，动态显示。如下图：

4、供电系统：整体设备可采用太阳能蓄电池供电方式，以解决桥梁安装位置偏远无法取市电的困难。

5、功能升级：（1）设备电器指标实时检测。（1）远程APP云平台控制。

6、安装方式：（1）标志部分支架附着安装于桥梁侧壁；（2）太阳能板、蓄电池采用单独立杆安装；（3）检测设备采用倒立附着安装方式。
