全透明半透明发光标志牌技术说明

全透明半透明发光标志牌，是一款常见的主动发光标志牌，其标志面板层镂空附着全透明或半透明材质，实现标志内部光源的外向透射，在标志面板上呈现信息成像，增强标志的清晰视认效果，提升驾驶人在区域交通环境中的驾驶体验感。

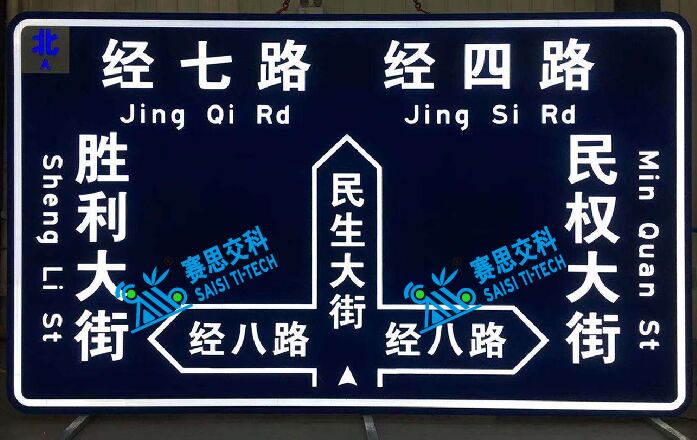

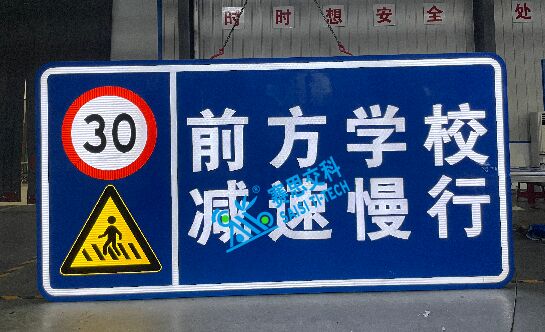

全透明半透明发光标志牌的款式选择，依据不同标志版面类型而定，通常指示类标志、指路类标志、旅游类标志等，因其关键信息中的文字、字符、图案为白色反光膜，透光效果明显，故常采用半透明发光标志牌；禁令类标志、警告类标志等，因其关键信息中的文字、字符、图案为深色系反光膜，相较于白色反光膜，其透光率较低，甚至不能透光（如黑色），故只能采用全透明发光标志牌，通过底膜的透光，来反衬标志信息的显现。

全透明半透明发光标志，从正面至背面，依次包括：专用透光反光膜、面板结构层、专用透光板、定向光源板、光源支撑结构、电子电路板、封装背板、安装结构等。其它设备还包括：控制机箱、控制电路板、光控电路、稳压稳流电源、空开保护器、漏电保护器、避雷器、安装抱箍件（或扎带）等。发光标志牌整体是一个框体结构，各种材料、控制电路封装在结构内，为保证满足IP55以上的防护等级，整体需做防尘防水措施处理，以保证电子电路具备稳定、长效的运行环境。

其技术参数主要包括：

（1）满足国家标准《LED 主动发光道路交通标志》（GB/T31446）、行业标准《内部照明标志》（JT/T750）的技术要求。

（2）标志体、控制机箱连接结构件满足国家标准《道路交通标志板及支撑件》（GB/T23827）相关要求，逆反射材料采用专用透光膜（其中透光率≥20%，透光均匀性1.2:1～1.3:1），其他技术要求符合国家标准《道路交通反光膜》（GB/T18833）。

（3）标志体边缘抱边采用模具化铝合金型材，内卡式多夹层封装，转角采用圆弧弯头连接，标志整体厚度≤40mm（不含背板扣件）。

（4）版面成像清晰，对比度高，发光显示光度柔和、均匀、无阴影，文字图形显示的边界轮廓清晰。

（5）面板透光显示亮度指标：白色≥300cd/m2，黄色≥150cd/m2，红色≥45cd/m2，绿色≥45cd/m2，蓝色≥30cd/m2，棕色≥22cd/m2。

（6）专用透光板技术参数：拉伸屈服强度≥60MPa，邵式硬度≥80D，透光度≥90%，热变形温度（1.8MPa）≥135℃,线膨胀系数（-30℃～+30℃）≤3.5*10。

（7）视认距离：夜间动态视认距离≥210米，静态视认距离≥250米。

（8）光控程序：外接全电源时，能根据周围光照变化，自动开启/关闭标志发光单元。

（9）接电方式：通常采用外接电源控制方式，如：专用配电柜、专用电网、路灯电箱、信号电箱等，输出电压为24V。
