赛思交科:内部照明式主动发光标志的重量计算方法

2024年11月28日 0 条评论 292 次阅读 0 人点赞

内部照明式主动发光标志,作为一款创新的道路交通标志,越来越受到交通安全工程师的青睐,常常被设计入图在道路交通安全工程中,作为一个技术亮点,来提升重点项目、重点工程的道路交通安全等级,也确实奏效显著。甚或,一些改造工程都在考虑用“内部照明式主动发光标志”来替代普通逆反射标志牌,来弥补特殊交通环境中普通标志的功能不足。

有些设计师就需要思考“内部照明式主动发光标志”(以下简称“主动发光标志”)的重量如何?与原有的普通标志在重量上有多大的差别?现有杆件是否还能承重升级改造后的主动发光标志?针对这一系列问题,小编现整理出内部照明式主动发光标志的重量计算方法如下:

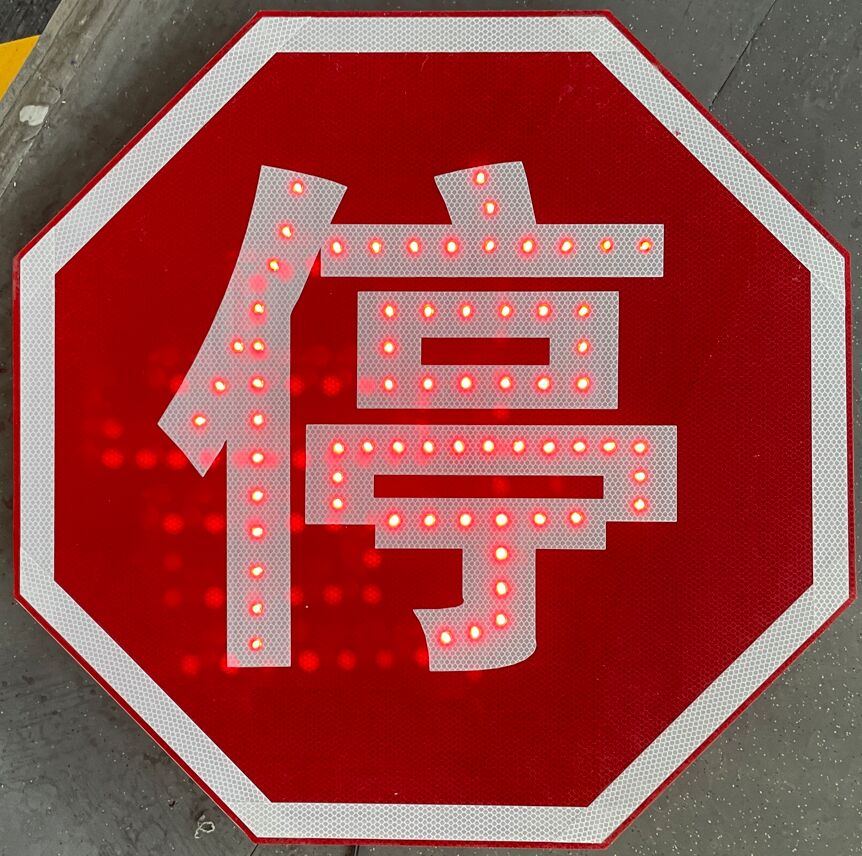

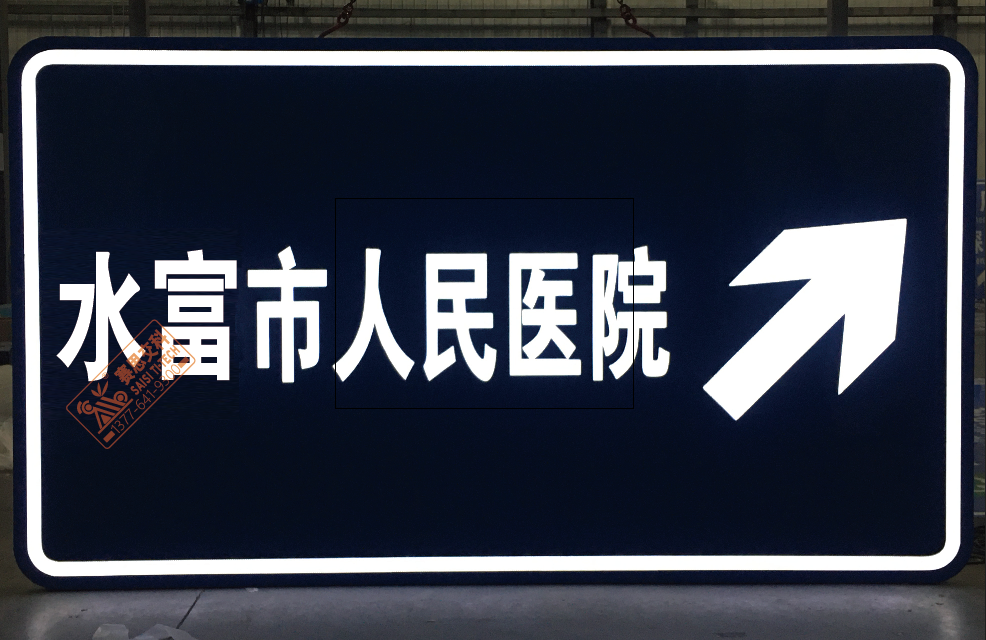

(1)小型主动发光标志的重量计算方法。其关键重量部见有:A、标志版面体,通常LED外露点阵发光标志,约为26KG/M2;LED内置光源发光标志,约为30KG/M2。B、控制机箱,约为5KG/套,若采用太阳能蓄电池供电,则需要根据太阳能板的面积大小、蓄电池的存电量型号计算对应重量。如:一块1000mm*1500mm的LED内置光源发光标志,其重量约为30KG/M2*1M*1.5M=45KG。

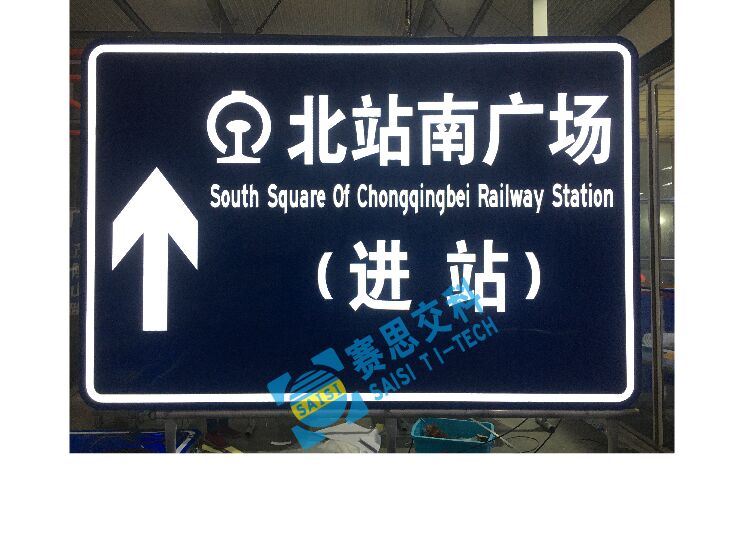

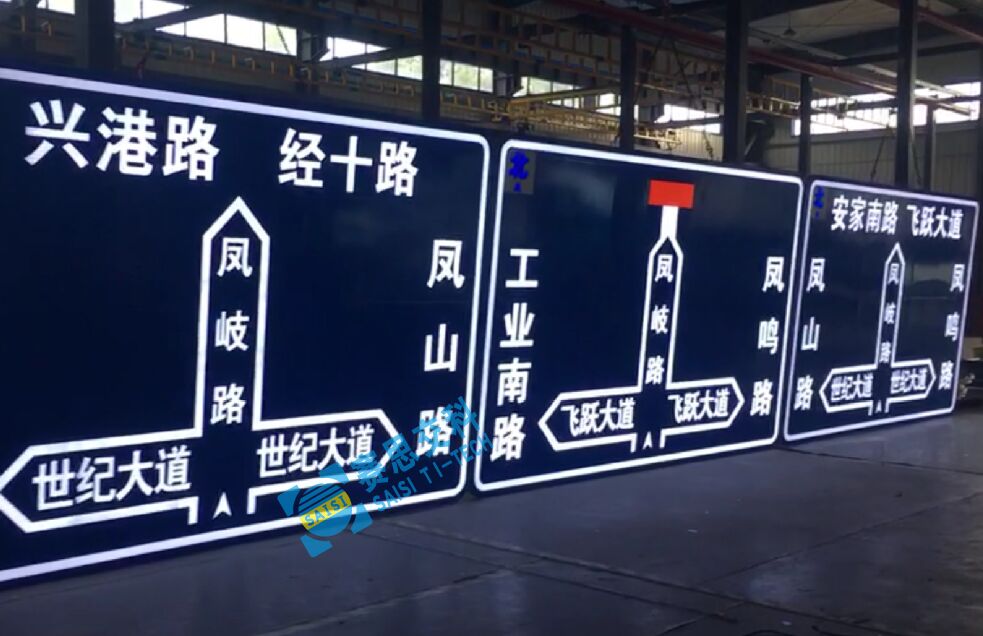

(2)大型主动发光标志的重量计算方法。其关键重量部见有:A、标志版面体,通常LED外露点阵发光标志,约为26KG/M2;LED内置光源发光标志,约为30KG/M2。B、安装加固件,因大型发光标志,需要圆管转接安装,重量约为5KM/M2。C、控制机箱,约为5KG/套,若采用太阳能蓄电池供电,则需要根据太阳能板的面积大小、蓄电池的存电量型号计算对应重量。如:一块2500mm*4000mm的LED内置光源发光标志,其重量约为(30KG+5KM)/M2*1M*1.5M=350KG。

(3)普通标志的重量计算方法。普通标志的重量通常取决于铝板的厚度,不同的厚度,其重量差别较大,铝板重量的计算方法为“重量=铝板密度*铝板厚度*标志面积,以2.5mm厚、4*2.5m标志版面为例,其重量计算为:2.85*1000kg/m3*0.0025m*10m=71.25kg,同理得出:2mm厚约为5.7KG/M2;3mm厚约为8.55KG/M2;另外还需加上滑槽、抱边的重量,约为1.8KG/M2。

在旧杆利用的道路交通标志改造工程中,除需要了解升级后的主动发光标志的重量,还需对已服役多年的杆件进行性能检测,并对承重进行结构计算验证,方可决定是否可以继续使用。

更多了解,可持续关注“赛思交科”网站,或致电陈经理(137-7641-9300)垂询。
